Försvara det delade fasnätet: Varför modern elektronik kräver dedikerade spänningsskydd i USA standard

Den direkta domen om nätinstabilitet och automatiskt strömskydd

Modern elektrisk utrustning som fungerar på USA:s elnät kräver aktivt skydd eftersom stochardnätverksförsörjningsledningar i sig är sårbara för dynamiska fluktuationer som går långt utöver enkla blixtnedslag. A amerikansk standard spänningsskydd är en oumbärlig försvarsmekanism som aktivt övervakar standarden 120V AC enfas (eller 240V split-fas) linje, som omedelbart kopplar bort känsliga belastningar när spänningen sjunker under 104V AC (underspänning) eller klättrar över 132V AC (överspänning). Medan standardöverspänningsremsor hanterar transienta toppar med hög energi över mikrosekundersintervaller, är de helt blinda för varaktiga överspännings- och underspänningsförhållanden - i dagligt tal kallade swells och brownouts - som förstör apparatkompressorer, digitala styrkort och switchade strömförsörjningar.

För att säkra värdefulla tillgångar för bostäder och lätta kommersiella tillgångar är användningen av ett dedikerat, automatiskt avkännande spänningsskydd med en integrerad fördröjningstimer den enda tillförlitliga metoden för att förhindra systemiskt hårdvarufel. Verktygsnätet upplever regelbundet lastväxlande anomalier, fysisk försämring av nätet och "flytande neutrala" förhållanden. Dessa händelser utsätter ansluten utrustning för katastrofala spänningssvängningar. Genom att tvinga fram en hård fysisk frånkoppling och införa en fördröjningsperiod för att möjliggöra nätstabilisering, förhindrar ett spänningsskydd den destruktiva snabba strömförsörjningen som gör anspråk på tusentals kompressorer och elektroniska styrenheter årligen.

Utan aktiv, reläbaserad spänningsövervakning löper apparater en kontinuerlig risk för tyst nedbrytning. Den typiska amerikanska husägaren eller kommersiella operatören tror felaktigt att standardöverspänningsskyddsremsor erbjuder fullständig täckning. I verkligheten kommer en överspänningshändelse som varar i flera minuter lätt att kringgå dessa passiva undertryckningskomponenter, vilket leder till lokaliserad termisk rusning och omedelbart kontrollfel. Att investera i högkvalitativa automatiserade spänningsskydd representerar ett kritiskt, förebyggande tekniskt steg för att stabilisera kraftleveransen vid förbrukningspunkten.

Dechiffrera USA:s splitfasiga elektriska nätarkitektur

För att förstå varför spänningsskydd är så kritiskt i Nordamerika måste man undersöka den specifika arkitekturen hos det amerikanska eldistributionssystemet. De flesta bostäder och lätta kommersiella strukturer i USA försörjs av en enfas 120V/240V split-fas system , härledd från en sekundärlindning för en transformator med mittuttag som är jordad vid serviceingången. Denna inställning ger två distinkta 120V heta ben (linje 1 och linje 2) som är 180 grader ur fas med varandra, tillsammans med en delad neutralledare.

Faran med den flytande neutralen

Det allvarligaste kroniska överspänningstillståndet i ett amerikanskt delat-fassystem uppstår när den delade nollledaren blir försämrad, lös eller helt avskuren – ett fenomen som inom elektroteknik kallas en flytande neutral . När den neutrala anslutningen misslyckas förloras referenspunkten för de två 120V-benen. Spänningen på varje ben är inte längre klämd till 120V i förhållande till jord; istället delar sig spänningen över de två linjerna baserat strikt på förhållandet mellan de anslutna lasterna.

Till exempel, om linje 1 har en lågimpedans apparat igång (som en mikrovågsugn eller rumsvärmare) och linje 2 har en högimpedansbelastning ansluten (som en TV- eller LED-belysningskontroller), kan spänningen på linje 2 omedelbart stiga till 180V AC eller högre , medan linje 1 kollapsar till 60V AC . Detta obalanserade tillstånd kommer omedelbart att steka styrkorten på linje 2 och orsaka motorstopp på linje 1. Ett standardöverspänningsskydd förblir helt passivt under denna händelse eftersom spänningen inte överstiger dess klämtröskel (som vanligtvis är 330V eller högre i förhållande till marken). Endast ett dedikerat spänningsskydd, som kontinuerligt utvärderar RMS-spänningen (Root Mean Square) kan upptäcka denna förändring och isolera belastningarna innan skada uppstår.

Dessutom introducerar lokaliserade nätdrift ofta transienta förändringar i nätbalansen. Industriområden som delar distributionsledningar med bostadsområden utsätter hushållskretsar för induktiva bakslag när tunga maskiner slås på eller av. Dessa fluktuationer kan utlösa lokala svällningar som svävar runt 140V AC i flera sekunder – tillräckligt långa för att bryta ned primära isoleringsbarriärer i hushållsapparater men korta nog för att undvika standardsäkerhetsbrytare.

Skademekanismer för överspänning vs. underspänning

Ihållande spänningsavvikelser angriper moderna apparater på två distinkt olika sätt beroende på om linjen går för högt eller för lågt. Att förstå dessa fysiska skademekanismer visar varför det grundläggande överspänningsskyddet är otillräckligt för fullständig systemsäkerhet.

Överspänningsförsämring

Ihållande överspänning (spänningar som överstiger 132V AC på en nominell 120V-ledning) tvingar överdriven ström genom kapacitiva och resistiva kretsar, vilket accelererar värmegenereringen enligt Joules första lag. Denna termiska överbelastning bryter ner de mikroskopiska dielektriska isoleringsskikten i halvledare, vilket leder till lokaliserade kortslutningar i mikroprocessorstyrenheter. Dessutom kan integrerade varistorer (MOV) i grundläggande överspänningsskydd överhettas och misslyckas katastrofalt om de utsätts för långvarig överspänning, vilket ibland utgör en lokal brandrisk.

Underspänning och motorskada

Underspänning, eller en "brownout" (där spänningen sjunker under 104V AC), är särskilt destruktiv för induktiva belastningar, inklusive de hermetiska kompressorerna som finns i luftkonditioneringsapparater, kylskåp och värmepumpar. Induktionsmotorer förlitar sig på en stabil spänning för att generera det magnetiska vridmoment som behövs för att rotera. När driftspänningen sjunker ökar motorns slirning och den måste dra betydligt mer aktuell för att tillfredsställa kravet på mekanisk belastning. Denna ökning av strömmen skapar allvarliga termiska spänningar i motorlindningarna, vilket smälter den tunna skyddande emaljisoleringen.

Om spänningen sjunker för lågt kan motorn inte övervinna sina startmomentkrav och går in i a låst rotortillstånd . Under en händelse med låst rotor ökar strömdragningen till sitt maximala värde, vilket snabbt löser ut termiska överbelastningar eller permanent bränner ut kompressormotorn om dessa termiska brytare inte aktiveras.

Inom digital elektronik kan lågspänning få logiska kretsar att gå in i odefinierade tillstånd, vilket resulterar i datakorruption, minnesskrivfel och slumpmässiga systemkrascher. Switched-mode strömförsörjning (SMPS) kommer att försöka kompensera för låg inspänning genom att dra mer ström för att bibehålla den erforderliga utgångseffekten, vilket lägger enorm stress på de primära switchtransistorerna och får dem att köra vid farligt höga temperaturer.

Viktiga tekniska parametrar för spänningsskydd i USA standard

När man utvärderar ett spänningsskydd av amerikansk standard för bostads- eller kommersiell integration, dikterar flera distinkta tekniska specifikationer dess prestanda och fälttillförlitlighet. Standardvärden är skräddarsydda för att passa ANSI C84.1, som fastställer de föredragna spänningsklasserna för växelströmssystem i USA.

Integreringen av en justerbar intelligent fördröjningstimer är utan tvekan den mest avgörande skyddsfunktionen hos dessa system. När en nätavvikelse inträffar, upplever ledningsnätet ofta snabba, på varandra följande korta avbrott när automatiska återförslutningar på ledningsnätets distributionsledningar försöker rensa övergående fel. Utan en fördröjningstimer skulle en standardapparat utsättas för snabba strömcykler.

För kompressorbaserade apparater är detta mycket farligt. Om en kylkompressor stängs av förblir köldmediegasen vid högt tryck på pumpens utloppssida. Om strömmen omedelbart slås på igen inom några sekunder, saknar motorn startmomentet för att snurra mot detta höga tryck, vilket gör att den drar ström med låst rotor tills dess interna termiska överbelastningsbrytare löser ut. A minst 3 minuters fördröjningscykel säkerställer att köldmedietrycket har utjämnats helt innan kompressorn tillåts starta om, vilket avsevärt förlänger dess totala livslängd.

Avancerade spänningsskydd använder en digital mikrokontroller som samplar den inkommande AC-vågformen hundratals gånger per sekund för att beräkna den sanna RMS-spänningen. Detta förhindrar falsk utlösning orsakad av kortlivad harmonisk distorsion eller startströmmar för motorstart. Mikrokontrollern kan skilja mellan en ofarlig, sub-cycle dip och en äkta, ihållande underspänningsbrowout, vilket säkerställer hög systemupptid samtidigt som den ger kompromisslöst skydd.

En jämförande teknisk analys av effektskyddstypologier

Det finns ofta förvirring på marknaden när det gäller skillnaderna mellan standardöverspänningsskydd (SPD), automatiska spänningsskydd (AVP) och avbrottsfri strömförsörjning (UPS). Varje teknik riktar sig mot en fundamentalt annorlunda rutnätsavvikelse.

Överspänningsskyddsanordningar (SPD)

SPD:er är designade för att hantera nanosekund-till-mikrosekund spänningstoppar orsakade av blixtnedslag eller induktiva växlingshändelser. De använder Metal Oxide Varistors (MOV) för att shunta överflödig högspänningsenergi direkt till markbanan. SPD:er kan dock inte reglera spänningen. Om nätspänningen stiger till 145V AC och förblir där i minuter eller timmar, kommer SPD antingen att tillåta den destruktiva spänningen att passera direkt till lasten eller överhettas och brännas ut när man försöker klämma fast en ihållande effektsvall.

Automatiska spänningsskydd (AVP)

AVP är aktiva övervakningsreläer. De försöker inte undertrycka eller absorbera ihållande överspänning. Istället fungerar de som elektroniska höghastighetsbrytare. I det ögonblick som spänningen avviker utanför säkra driftsgränser, öppnar det interna halvledarreläet eller magnetreläet fysiskt kretsen och isolerar belastningen. De kräver inga förbrukningsvaror och försämras inte med tiden vid frånkoppling av högspänningshändelser.

Avbrottsfri strömförsörjning (UPS)

En UPS ger aktiv strömbackup med interna bly-syra- eller litiumbatterier. Dubbelkonvertering online UPS-system erbjuder den högsta skyddsnivån genom att kontinuerligt likrikta inkommande AC till DC och sedan invertera den tillbaka till en ren, isolerad AC sinusvåg. Även om de är mycket effektiva, är de dyra, stora, kräver regelbundna batteribyten och är oöverkomliga för stora apparater som HVAC-system, kommersiell kylning och tunga motoriserade maskiner.

Utvärdera systemtypologier: Enhetsjämförelse

För att hjälpa ingenjörer och anläggningschefer att välja lämplig skyddsstrategi, jämför följande tabell hur varje teknik hanterar vanliga näthändelser.

Som tabell 2 detaljer innehåller ett balanserat skyddssystem ofta både en SPD och en AVP. I en modern elektrisk design är SPD:n installerad på huvudpanelen för att absorbera extrema högenergistötar från blixtnedslag, medan nedströms AVP:er är utplacerade på individuella apparater för att skydda dem mot brunout, flytande neutraler och återhämtningsspänningar. Denna skiktade konfiguration kallas en "samordnad överspännings- och spänningsskyddsstrategi", som optimerar både utrustningens livslängd och driftsäkerhet.

Optimala installationsstrategier: Point-of-Use vs Whole-House

Att implementera effektivt spänningsskydd innebär ett strategiskt tillvägagångssätt i flera nivåer. Beroende på budget, beläggning i byggnader och kritisk utrustningstäthet, installeras systemen antingen vid den elektriska huvudingången eller direkt vid individuella högvärdiga apparater.

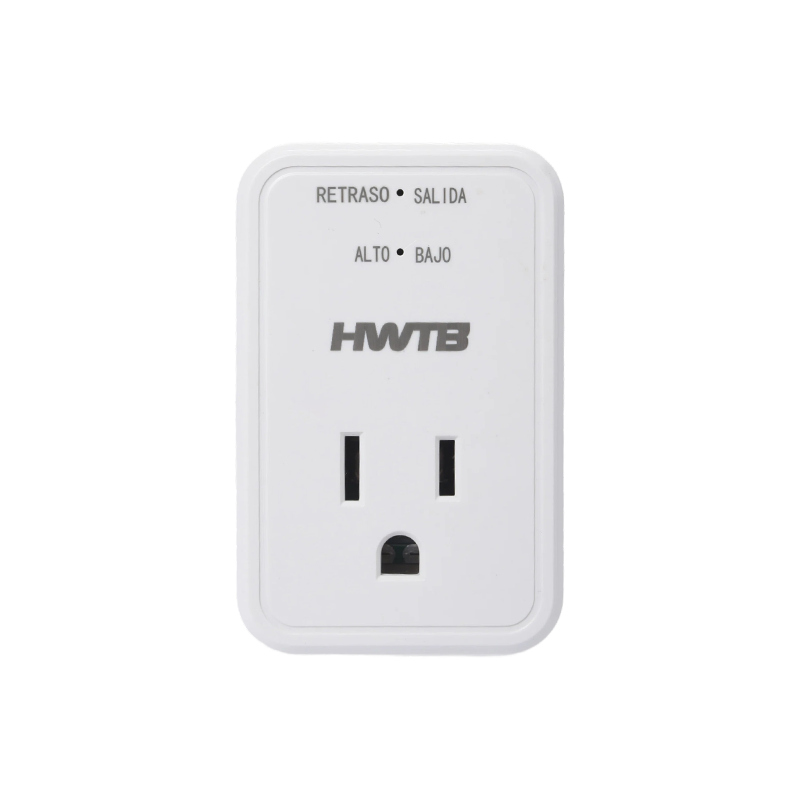

Plug-in spänningsskydd för användningsställe

För individuella högvärdiga konsumentapparater – som smarta kylskåp, tvättmaskiner och mikrovågsugnar – ger punktskydd en mycket effektiv plug-and-play-lösning. Dessa kompakta enheter ansluts direkt till ett standarduttag för NEMA 5-15R eller 5-20R. Apparaten ansluts sedan direkt till skyddets uttag. Dessa enheter har ofta användarprogrammerbara fördröjningstider och tydliga digitala displayer som visar spännings- och strömdrag i realtid, vilket gör att användarna kan verifiera linjens hälsa med ett ögonkast.

Panelmonterade spänningsövervakningsreläer för hela huset

För att säkra en hel anläggning eller bostad installeras ett panelmonterat flerfas spänningsövervakningsrelä i direkt anslutning till den elektriska huvudpanelen. Dessa industriella enheter övervakar de inkommande linjespänningarna och styr en kraftig magnetisk kontaktor med hög ampacitet.

När den inkommande nätspänningen skiftar utanför nominella parametrar, kopplar övervakningsreläet från kontaktorns spole, vilket omedelbart kopplar bort hela elpanelen från elnätet. Denna konfiguration rekommenderas starkt för platser som är utsatta för frekvent stormaktivitet, rullande strömavbrott eller mycket variabel nätinfrastruktur. Hela husets skyddsanordningar måste installeras av en auktoriserad elektriker, eftersom de gränssnitt direkt med de huvudsakliga matarledningarna före grenbrytarna.

National Electrical Code (NEC) efterlevnad och säkerhetsstandarder

All spänningsskyddshårdvara som är integrerad i permanent byggnadsledningar i USA måste följa lokala och nationella byggregler. National Electrical Code (NEC) har stadigt utökat mandat för utrustning för strömkvalitet för att förbättra säkerheten och skydda byggnadssystem från elektriska fel.

1. NEC Artikel 242 (Överspänningsskydd): Styr korrekt installation av överspänningsskyddande och spänningsövervakningssystem. Under de senaste iterationerna av NEC är överspänningsskydd över hela huset obligatoriskt för nya bostadstjänster och serviceuppgraderingar. Att integrera ett över- och underspänningsövervakningssystem tillsammans med erforderligt överspänningsskydd garanterar ett omfattande systemskydd.
2. Underwriters Laboratories (UL) 1449 Standard: Denna certifiering är nödvändig för all utrustning som tillhandahåller undertryckning av transient spänningsöverspänning. Se till att alla enheter som är utsedda som spänningsskydd också har en UL 1449-lista för att garantera att dess interna överspänningsskyddskomponenter säkert kan motstå extrema, transienta spänningsspikar.
3. UL 508 (industriell kontrollutrustning): Panelmonterade, automatiska spänningsbortkopplingsreläer bör uppfylla UL 508-standarderna, vilket bekräftar att de interna omkopplingskontakterna säkert kan hantera induktiva och resistiva laster med hög ampacitet utan för tidig kontaktgropbildning eller svetsning.

Att välja utrustning som är certifierad av oberoende testlaboratorier garanterar att de elektriska komponenterna inuti skyddet är konstruerade av flamskyddande termoplaster och är klassade för att överleva den potentiella felströmmen i det elektriska systemet. I kommersiella anläggningar kan användning av icke-certifierade skydd bryta mot försäkringspolicyer och leda till frågor om efterlevnad av Occupational Safety and Health Administration (OSHA) under rutinmässiga elsäkerhetsrevisioner.

Referenser

1. American National Standards Institute (ANSI) C84.1-2020: Elektriska kraftsystem och utrustning - Spänningsvärden (60 Hertz) .

2. National Fire Protection Association (NFPA): NFPA 70: National Electrical Code (NEC) , artikel 242 och tillhörande bostadsstandarder.

3. Underwriters Laboratories (UL): UL 1449 Standard för överspänningsskydd and UL 508 Standard för industriell kontrollutrustning .

4. Institute of Electrical and Electronics Engineers (IEEE) Blue Book (Std 1015-2006): IEEE rekommenderad praxis för att tillämpa kraftelektronik i industriella och kommersiella kraftsystem .
